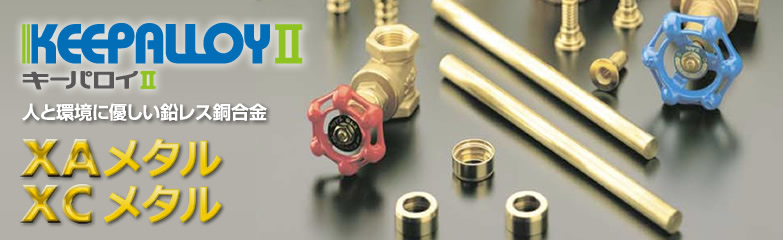

新鉛レス・カドミレス高耐食性黄銅棒 キーパロイⅡ XAメタル XCメタル
▼特長
キーパロイⅡ
環境に配慮して鉛の含有量を 0.2%以下、カドミウムの含有量を75ppm未満としており、欧州連 合(EU)のRoHS指令等環境関係の規制に適合する鉛レス・カドミレス黄銅材料です。
米国の銅開発協会(CDA)へ“No.C46750”として登録されています。改正米国飲料水安全法(SDWA: Safe Drinking Water Act)が 2014年1月1日に改正され、飲料水用に使用される配管部材に含まれる鉛の加重平均値が0.25%未満に制限されます。
改正米国飲料水安全法及び関連するNSF/ANSI 61に対応する黄銅材料です。
キーパロイⅡに関連する特許は、日本をはじめとして海外の主要国へ出願されています。
XAメタル
・優れた熱間鍛造性を有する鍛造用黄銅棒です。
・熱間鍛造後に所定の熱処理を行うことで耐脱亜鉛腐食性を得ることが出来る耐脱亜鉛腐食性黄銅棒です。
・耐エロージョン・コロージョン性及び耐応力腐食割れ性に優れる高耐食性鍛造用黄銅棒です。
XCメタル
・優れた機械的性質を有する切削用黄銅棒です。
・耐脱亜鉛腐食性とともに耐エロージョン・コロージョン性及び耐応力腐食割れ性に優れる高耐食性切削用黄銅棒です。
▼諸特性比較
材料
キーパロイⅡ
快削黄銅棒
鍛造用黄銅棒
青銅鋳物
XAメタル
XCメタル
C3604
C3771
CAC406
CAC406C
機械的性質
切削性
被削性
表面粗さ
熱間鍛造性
─
─
─
耐
食
性
耐脱亜鉛腐食性
─
─
耐エロージョン・コロージョン性
─
─
耐応力腐食割れ性
*各材料の評価は、材料間で相対評価をし、◎は優れる、○は良好、△は劣るを示しています。
*XAメタル及びC3771の耐食性は、鍛造品による評価です。尚、XAメタルは鍛造後に熱処理を行った鍛造品で評価しています。
▼化学成分(代表例) (%)
材料
Cu
(銅)
Sn
(すず)
Fe
(鉄)
Pb
(鉛)
特殊元素
Si
(シリコン)
Bi
(ビスマス)
Cd
(カドミウム)
Zn
(亜鉛)
XAメタル
60.7
1.5
0.10以下
0.20以下
0.4
─
─
75ppm未満
残
XCメタル
61.2
1.2
0.10以下
0.20以下
0.4
─
─
75ppm未満
残
C3771
59.0
Sn+Fe 1.0以下
2.5
─
─
─
一般材仕様
CD75仕様
残
C3604
59.0
Sn+Fe 1.0以下
3.2
─
─
─
一般材仕様
CD75仕様
残
*カドミウムの含有量の保証値は、CD75仕様では75ppm未満です。一般仕様にはありません。
▼機械的性質(代表例)
用途
材料
製法
(サイズ)
性質
引張強さ
(N/mm²)
0.2%耐力
(N/mm²)
伸び
(%)
硬さ
(HV)
シャルピー衝撃値
(J)at 20°C
鍛造用
XAメタル
押出棒(ø30)
481
247
25
121
24.9
C3771
押出棒(ø33)
350
140
45
90
30.4
切削用
XCメタル
引抜棒(ø35)
408
238
37
105
28.7
C3604
引抜棒(ø24)
450
340
26
140
28.5
*引張試験はJIS Z 2201の4号試験片を使用しています。
*シャルピー衝撃試験は、JIS Z 2202の2mmUノッチ試験片を使用しています。
機械的性質は、同一材料でも押出し、絞り、熱処理条件等によって異なります。
詳しくは
こちら
より資料ダウンロードの上、ご確認ください。
